Кто нибудь ставил или видел, чтоб с навесного лодочного мотора брали питание 12В (прикуриватель) без аккумулятора? хочу для зарядки телефон и GPS подключить на ТОХу 18. :roll:
Двигатель простой без стартера, схемы нет, поэтому не знаю есть ли выпрямитель в схеме?
Нужно на воде заводить и с цешкой замерять, провода "пустые" вроде под крышкой есть. Но на воду движок, только ради такого эксперимента таскать, не охота :?
Где то читал магнето на таких небольших импортных движках 80Вт выдает, на зарядку телефона хватить :) .


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 08 июл 2010, 15:57
Не в сети

Зарегистрирован: 25 апр 2008, 09:02
Сообщения: 18176
Откуда: кемерово
Благодарил (а): 13 раз.
Поблагодарили: 26 раз.
для телефон не проще 2 батарейку в карман бросить :?:


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 08 июл 2010, 16:17
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 14 авг 2008, 16:17
Сообщения: 6896
Откуда: Кемерово
Благодарил (а): 91 раз.
Поблагодарили: 70 раз.
где-то уже обсуждали сию хотелку ... может на фишингсибе или сибфишинге порыться?

_________________
In God We Trust


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 08 июл 2010, 16:35
Не в сети
Аватара пользователя

Зарегистрирован: 16 апр 2008, 17:01
Сообщения: 670
Откуда: Новокузнецк
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Искал в форумах мотолодках, не нашел :( .
Для батареек адаптер-переходник нужен, GPS высосет их за несколько часов.
У меня вместо батареек аккумулятор небольшой с зарядкой от солнечных батарей :P , но он тоже слабоват.
Буду с мотором на воде проверю наличие 12В, чего получиться напишу :roll: .


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 08 июл 2010, 16:42
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 14 авг 2008, 16:17
Сообщения: 6896
Откуда: Кемерово
Благодарил (а): 91 раз.
Поблагодарили: 70 раз.
Кирилл, глянь, тут эту тему терли, там есть высказывания, наверняка, натолкнут тебя на какую мыслю
http://www.fishingsib.ru/forum/viewtopic.php?f=16&t=2166&hilit=12+%D0%B2%D0%BE%D0%BB%D1%8C%D1%82

_________________
In God We Trust


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 08 июл 2010, 17:03
Не в сети
участник совместных рыбалок

Зарегистрирован: 09 фев 2004, 16:30
Сообщения: 1253
Откуда: Кемерово
Благодарил (а): 1 раз.
Поблагодарили: 3 раз.
12в у мотора есть, но пихать их куда либо кроме лампочки, минуя стабилизатор НЕ НАДО.
я 3-х вольтовый GPS запитал от аккумулятора эхолота, через два последовательных крена.


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 09 июл 2010, 12:05
Не в сети
Аватара пользователя

Зарегистрирован: 16 апр 2008, 17:01
Сообщения: 670
Откуда: Новокузнецк
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Валера_Кемерово писал(а):
Кирилл, глянь, тут эту тему терли, там есть высказывания, наверняка, натолкнут тебя на какую мыслю
http://www.fishingsib.ru/forum/viewtopic.php?f=16&t=2166&hilit=12+%D0%B2%D0%BE%D0%BB%D1%8C%D1%82

Спасибо :pivo: за ссылку


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 14 июл 2010, 14:56
Не в сети

Зарегистрирован: 17 мар 2010, 16:26
Сообщения: 1
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Добрый день. Купил и поставил данный выпрямитель со стабилизатором на Тохацу 18. все работает. Также ставится на мерк 25. (http://www.motolodka.ru/motors/regulator.htm)


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 16 июл 2010, 14:22
Не в сети
участник совместных рыбалок
Аватара пользователя

Зарегистрирован: 20 сен 2005, 09:02
Сообщения: 214
Откуда: Кемерово
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
У меня брат сам спаял: два тристора, два радиатора охлаждения, и еще 4 каких - то хрени ;) Замеры цешкой показали все ОК. 3 Ампера ток. Напряжение прыгает в зависимости от оборотов, но не выше 13 вольт. И выпрямляет с переменного в постоянный.
ОДнака я бы не сделал сам, руки нада чтоб с того места были :D и понимать схемы...


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 12 янв 2011, 14:52
Не в сети

Зарегистрирован: 06 сен 2010, 13:18
Сообщения: 132
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Дома где то есть на компе схема выпрямителя-стабилизатора(мощностью до 1000 вт.)специально для подвесников,спаять самому элементарно!
Пишите кому есть необходимость-поищу и выложу.

_________________
АБАКАН-380, бронь 2 мм, NISSAN-30, насадка Outboard Jet


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 12 янв 2011, 22:45
Не в сети
модератор
Аватара пользователя

Зарегистрирован: 14 авг 2008, 16:17
Сообщения: 6896
Откуда: Кемерово
Благодарил (а): 91 раз.
Поблагодарили: 70 раз.
поищи, выложи, есть такая необходимость, может и у многих

_________________
In God We Trust


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 12 янв 2011, 22:52
Не в сети
Аватара пользователя

Зарегистрирован: 01 окт 2010, 10:24
Сообщения: 4368
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
а ещё напиши за сколько сможешь спаять?

_________________
Cчастливые люди не те которые имеют всё лучшее, а те которые извлекают всё лучшее из того, что имеют!


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 14 янв 2011, 09:37
Не в сети

Зарегистрирован: 06 сен 2010, 13:18
Сообщения: 132
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.

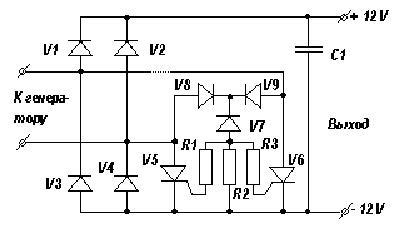

Вложение:
horh2.jpg [ 36.19 КБ | Просмотров: 5160 ]
это схема

_________________
АБАКАН-380, бронь 2 мм, NISSAN-30, насадка Outboard Jet


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 14 янв 2011, 09:41
Не в сети

Зарегистрирован: 06 сен 2010, 13:18
Сообщения: 132
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
если описание не появилось, напишите и я сброшу в "личку", только не забудьте адрес почты указать.

_________________
АБАКАН-380, бронь 2 мм, NISSAN-30, насадка Outboard Jet


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 14 янв 2011, 10:06
Не в сети
Аватара пользователя

Зарегистрирован: 01 май 2009, 00:40
Сообщения: 164
Откуда: Кемерово
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Мне бы описание . olesy21@rambler.ru
Спасибо


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 14 янв 2011, 22:40
Не в сети

Зарегистрирован: 26 мар 2010, 00:44
Сообщения: 147
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
На этом же сайте в форуме была данная же схема ,но получше-с учетом опыта эксп.-с обратной связью по току-делал её в 2-х экз.-очень неплохо работает.


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 15 янв 2011, 01:08
Не в сети
участник совместных рыбалок
Аватара пользователя

Зарегистрирован: 20 сен 2005, 09:02
Сообщения: 214
Откуда: Кемерово
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
dima-ps писал(а):
а ещё напиши за сколько сможешь спаять?

По этому вопросу можно ко мне в личку ;)


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 16 янв 2011, 13:50
Не в сети
Аватара пользователя

Зарегистрирован: 02 май 2008, 14:20
Сообщения: 88
Откуда: RКемерово
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
А ни кто не пробовал, уже готовый автомобильный преобразователь на 220 подключать? К стати есть уже готовые стабилизаторы напряжения от снегоходов, Рысь, Буран. По Бурану не точно не помню, а на Рыси магдино двух вариантов- 60 и 120Вт. в полне может подойти!

_________________
Отложи на послезавтра, то что можно сделать сегодня, и получишь 2 свободных дня!


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 16 янв 2011, 22:26
Не в сети

Зарегистрирован: 29 апр 2009, 21:58
Сообщения: 98
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Приведённая выше схема описана в журнале КиЯ №130 №6 за1987 год данный блок у меня собран и работает на маторе ветерок


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 16 янв 2011, 22:32
Не в сети

Зарегистрирован: 29 апр 2009, 21:58
Сообщения: 98
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Рысь, Буран. По Бурану не точно не помню, а на Рыси магдино двух вариантов- 60 и 120Вт. в полне может подойти!При срезании шпонки напряжение возрастает до 400вольт штатный стабилезатор невыдержет


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 17 янв 2011, 09:30
Не в сети

Зарегистрирован: 06 сен 2010, 13:18
Сообщения: 132
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Про автомобильный преобразователь:на выходе у магнето(в частности у лодочного мотора)сильные пульсации(до 300 вольт) и поэтому существующие преобразователи не выдерживают данное входное напряжение.Можете не пробовать только "спалите" приборы.А что касается улучшенной схемы, то может она и лучше работает, НО:
1) какая бы она хорошая не была, подключать на прямую к ней дорогостоящую электронику(например эхолот) я бы не стал, т.к она(он) расчитана на ПОСТОЯННОЕ напряжение с МИНИМАЛЬНЫМИ пульсациями,и лучше всего ее запитывать от аккумулятора!
2) для зарядки аккумулятора хватит и этого.
3) для освещения в темное время этого стабилизатора тоже хватит "за глаза".
.......из этого напрашивается вывод:нет смысла что то усложнять и соответственно удорожать, т.к. общеизвестно чем сложнее тем дороже и сложнее настраивать, а соответственно и надежность меньше.
Можно изготовить почти идеальный стабилизатор но, посмотрите на ценники на подобные изделия в магазинах и станет ясно что "овчинка выделки не стоит" , если только вы не пользуетесь им 365 дней в году!!!!!!!! :)

_________________
АБАКАН-380, бронь 2 мм, NISSAN-30, насадка Outboard Jet


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 17 янв 2011, 22:34
Не в сети

Зарегистрирован: 29 апр 2009, 21:58
Сообщения: 98
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
сборка опублекованной вами схемы обошлась не дороже 150 руб и служит у меня для зарядки аккумулятора от бесперебойника


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 18 янв 2011, 19:41
Не в сети
Аватара пользователя

Зарегистрирован: 02 май 2008, 14:20
Сообщения: 88
Откуда: RКемерово
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Василий М. писал(а):
Про автомобильный преобразователь:на выходе у магнето(в частности у лодочного мотора)сильные пульсации(до 300 вольт) и поэтому существующие преобразователи не выдерживают данное входное напряжение.Можете не пробовать только "спалите" приборы. :)

Конечно же я нЕ имел ввиду подключение преобразователя на прямую! А именно через стабилизатор!
К примеру есть у нас интерс прогуляться по Телецкому озеру, хотелось бы иметь возможность батареечку к фотоаппарату зарядить(зарядник тока от 220)! Ещё подразумевается наличие небольшого аккумулятора!
Может кто уже опробовал такую возможность?

_________________
Отложи на послезавтра, то что можно сделать сегодня, и получишь 2 свободных дня!


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 19 янв 2011, 10:19
Не в сети

Зарегистрирован: 06 сен 2010, 13:18
Сообщения: 132
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Учтите только что генератор лодочного мотора выдает от 70 до 100 вт(например мой яма 9,9 л.с.выдает 70 вт), а КПД преобразователя около 50%,вот и делите:70/50%=около 35 вт,это порядка 3 ампер,и то это без учета КПД стабилизатора(около 70%),так что особо на генератор лодочного мотора при такой сложной(генератор-стабилизатор-преобразователь)не надо надеяться,т.к.на выходе будет максимум 2-2,5 ампера.

_________________
АБАКАН-380, бронь 2 мм, NISSAN-30, насадка Outboard Jet


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 19 янв 2011, 12:00
Не в сети
Аватара пользователя

Зарегистрирован: 02 май 2008, 14:20
Сообщения: 88
Откуда: RКемерово
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Василий М. писал(а):
Учтите только что генератор лодочного мотора выдает от 70 до 100 вт(например мой яма 9,9 л.с.выдает 70 вт), а КПД преобразователя около 50%,вот и делите:70/50%=около 35 вт,это порядка 3 ампер,и то это без учета КПД стабилизатора(около 70%),так что особо на генератор лодочного мотора при такой сложной(генератор-стабилизатор-преобразователь)не надо надеяться,т.к.на выходе будет максимум 2-2,5 ампера.

В общем надо опробовать преобразователь на снегоходе, пока зима! Показатели мощности и токов там в полне сопоставимы с лодочными, так как принцип работы абсолютно одинаковый! Только режим работы рваный, с перегазовками.

_________________
Отложи на послезавтра, то что можно сделать сегодня, и получишь 2 свободных дня!


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 19 янв 2011, 12:35
Не в сети

Зарегистрирован: 06 сен 2010, 13:18
Сообщения: 132
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Попробуй по следующей схеме:возьми аккумулятор для эхолота,выясни его ток заряда и подключив его к стабилизатору подбери ток заряда через переменный резистор мощностью около 100 вт.,и уже с подключенного аккумулятора снимай нагрузку,даже при низких оборотах будет стабильная "напруга" 12 вольт.Двигатель заглушил-12 в.от аккумулятора,завел-от генератора и аккумулятора,как на автомобиле,только в меньшем масштабе.Главное подобрать ток заряда:при сильно большем аккум.может "крякнуть",т.е.взорваться.
А на лодке подключив аккум.7-10 а/ч можно даже при заглушенном движке светить фарой :good:

_________________
АБАКАН-380, бронь 2 мм, NISSAN-30, насадка Outboard Jet


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 19 янв 2011, 12:38
Не в сети

Зарегистрирован: 06 сен 2010, 13:18
Сообщения: 132
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
кстати:на снегоходах генераторы значительно мощнее,т.к.расчитаны на работу со стартерными аккумуляторами(45-55 а/ч)

_________________
АБАКАН-380, бронь 2 мм, NISSAN-30, насадка Outboard Jet


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 19 янв 2011, 13:09
Не в сети
Аватара пользователя

Зарегистрирован: 02 май 2008, 14:20
Сообщения: 88
Откуда: RКемерово
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Василий М. писал(а):
кстати:на снегоходах генераторы значительно мощнее,т.к.расчитаны на работу со стартерными аккумуляторами(45-55 а/ч)

Ты не совсем прав. Это на моделях последних годов с движками под 800-1000кубиков.
У меня старенький и аккум обычный мотоциклетный, у товарища по новее, но аккум почти такойже тока гелевый, мы его летом для лодочного компрессора пользуем!
Точные параметры своего я не заню(нет ни какой необходимости). А вот на Рыси со стартёром мощночть магдино 120Вт, в полне хватете и для света и для заоядки!

_________________
Отложи на послезавтра, то что можно сделать сегодня, и получишь 2 свободных дня!


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 19 янв 2011, 13:13
Не в сети
Аватара пользователя

Зарегистрирован: 02 май 2008, 14:20
Сообщения: 88
Откуда: RКемерово
Благодарил (а): 0 раз.
Поблагодарили: 0 раз.
Василий М. писал(а):
Попробуй по следующей схеме:возьми аккумулятор для эхолота,выясни его ток заряда и подключив его к стабилизатору подбери ток заряда через переменный резистор мощностью около 100 вт.,и уже с подключенного аккумулятора снимай нагрузку,даже при низких оборотах будет стабильная "напруга" 12 вольт.Двигатель заглушил-12 в.от аккумулятора,завел-от генератора и аккумулятора,как на автомобиле,только в меньшем масштабе.Главное подобрать ток заряда:при сильно большем аккум.может "крякнуть",т.е.взорваться.
А на лодке подключив аккум.7-10 а/ч можно даже при заглушенном движке светить фарой :good:

На снежике уже всё есть! ТОка преобразователь в прикуриватель воткнуть ;)
Надо решить- купить ли новый Ватт на 300 или взять имеющийся в машине но он 800Вт-ный!

_________________
Отложи на послезавтра, то что можно сделать сегодня, и получишь 2 свободных дня!


Вернуться к началу
 Профиль
Ответить с цитатой
СообщениеДобавлено: 19 янв 2011, 13:20
Не в сети

Зарегистрирован: 06 сен 2010, 13:18
Сообщения: 132
Благодарил (а): 0 раз.
Поблагодарили: 2 раз.
Возьми 800-й,у него все отличие в отдаваемой мощности

_________________
АБАКАН-380, бронь 2 мм, NISSAN-30, насадка Outboard Jet


Вернуться к началу
 Профиль
Ответить с цитатой
Показать сообщения за:  Поле сортировки
Начать новую тему Ответить на тему  [ Сообщений: 30 ]

Часовой пояс: UTC + 6 часов [ Летнее время ]


Кто сейчас на конференции

Сейчас этот форум просматривают: SergeyKa, костя Смердов и гости: 18


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
Создано на основе phpBB® Forum Software © phpBB Group
Русская поддержка phpBB

Рейтинг@Mail.ru
