Sayan писал(а): 22 ноя 2023, 18:05

guru-60 писал(а): 21 ноя 2023, 22:16 Конструкция посадки и удержания подшипников на валах , кто такое мог придумать!

Это стандартные, бурановские тележки так замастрячены? Или ноу хау от форзы?
У меня от бурана, пока в них не лазил, неужели такое же г...ще!?

ТАКОЕ ЖЕ!

Дождался подшибнички!
Получил приехал домой, подумал, что неплохо бы проверить смазку и ее количество. Проверил! Вскрыл, набил смазочкой. Собрал тележки и ведомый вал, завтра вечерочком соберу ведущий и можно приступать к сборке ходовки мотопесика!
Тележки на новых подшибниках катаются мягенько,мягенько! Шик!

И так, подшипники на ходовой полностью поменяны! Правда выяснился "косячек"- на ведущем валу одна обойма имеет небольшой элепс, конечно не критично, но немного подшипник при посадке как бы замедляет вращение. Масла в двигателе и сцеплении поменяны, гусянка отрегулирована по качению! Первые испытания прошли на отлично! Мотопес прет как бешеная собака! Ходовка идет без "перебирающего" звука. Считаю, что решение по техническому обслуживанию принял правильно!
Все- к катанию внучки и поездок на покатушки "песик" готов. Ну и конечно можно доставать электробур, аккумулятор, кубик и прочее рыбацкое барахло, "мотопес готов помогать мне в любых трудных снежных переходах!

Шикарно

Пока машинка снег бампером не толкает, я лучше на авто на рыбалку. ))

Вроде как разные предназначение

Sayan писал(а): 02 дек 2023, 20:54 Пока машинка снег бампером не толкает, я лучше на авто на рыбалку. ))

Каждому свое!
По мне так доехал куда надо, сгрузил все на песика и лети куда хочешь! И что интересно спина не потеет! И расстояние пройденное пешком в разы займет больше сил и времени!
Но опять же -каждому свое счастье в жизни!

guru-60 писал(а): 21 ноя 2023, 22:16 Вот и подошло время занятся ходовкой своего "мотопеса".
Не дожидаясь пока что то развалится на ходу, решил проверить подшипники ходовки. Разобрал и результат превзошел мои худшие ожидания. Из 12 подшипников забраковал 9. Буду менять все!
Конструкция посадки и удержания подшипников на валах , кто такое мог придумать!

На своей сделал так. Отрезал вал по ширину подшипника, выточил токарь проставки под стопорное кольцо. Эту проставку вставляем в вал и обвариваем точечной сваркой, всё). Что бы снять подшипник, снимаем стопорное кольцо и делов то)

salomon писал(а): 11 дек 2023, 16:44

guru-60 писал(а): 21 ноя 2023, 22:16 Вот и подошло время занятся ходовкой своего "мотопеса".
Не дожидаясь пока что то развалится на ходу, решил проверить подшипники ходовки. Разобрал и результат превзошел мои худшие ожидания. Из 12 подшипников забраковал 9. Буду менять все!
Конструкция посадки и удержания подшипников на валах , кто такое мог придумать!

На своей сделал так. Отрезал вал по ширину подшипника, выточил токарь проставки под стопорное кольцо. Эту проставку вставляем в вал и обвариваем точечной сваркой, всё). Что бы снять подшипник, снимаем стопорное кольцо и делов то)

Ничë не понял бес чертежа...
Но очень антиресно!!!

Александр72 писал(а): 11 дек 2023, 16:58

salomon писал(а): 11 дек 2023, 16:44

guru-60 писал(а): 21 ноя 2023, 22:16 Вот и подошло время занятся ходовкой своего "мотопеса".
Не дожидаясь пока что то развалится на ходу, решил проверить подшипники ходовки. Разобрал и результат превзошел мои худшие ожидания. Из 12 подшипников забраковал 9. Буду менять все!
Конструкция посадки и удержания подшипников на валах , кто такое мог придумать!

На своей сделал так. Отрезал вал по ширину подшипника, выточил токарь проставки под стопорное кольцо. Эту проставку вставляем в вал и обвариваем точечной сваркой, всё). Что бы снять подшипник, снимаем стопорное кольцо и делов то)

Ничë не понял бес чертежа...
Но очень антиресно!!!

Чертежа нет, так как делал это два года назад. У вас подшипник как крепиться на валу, завальцован? Отрезаешь эту завальцовку по подшипнику. Вытачиваешь вкладышь по размеру посадочному подшипника и в вариваешь в вал, а подшипник держиться стопорным кольцом. Фото взял из нета.

два года назад сделал важную доработку. Убрал трубку сапуна с корпуса карбюратора и пустил её в отстойник. Поездив сотню км был удивлён сколько бензомасляной смеси выплёвывается в карб. К стати, на американских движках, зимних, так и сделано с завода. Я пару раз попал , хорошо что в деревне, заглушил мотор а через час не смог завезти, влага перехватила жиклёр.

По додшипникам.
Летом обрежу вальцовку, сделаю вкладыш и крепится вкладыш будет на шплинт!
Относительно трубки вентиляции картерных газов. У меня все стоит и будет стоять штатно! При правильном обогреве ни какого вреда нет, а вот импульсное разряжение присутствует, что положительно влияет на уменьшение нагрузки на сальники коленвала.
А карбюратор у мотосабак перехватывает из за забора холодного воздуха. В инете масса вариантов по устранению.
Я изготовил капот, при этом решении у меня есть дополнительный плюс. Долго остывает двигатель на морозе с ветром и много поклажи лежит в сухом теплом месте.

Начнём с того у вас и у нас стоят двигатели ,,не зимние,, , у меня стоят все доработки по утеплению двигателя. Обогрев тут не как не участвует в закидывании бензомасляной смеси в корпус карба. У вас закидало эмульсией, остановились, постояли пол часика и всё. Дело ваше. Посмотрите как на снегоубощиках американских , на зимних движках Briggs & Stratton это исполнено.

guru-60 писал(а): 11 дек 2023, 18:58 По додшипникам.
Летом обрежу вальцовку, сделаю вкладыш и крепится вкладыш будет на шплинт!
Относительно трубки вентиляции картерных газов. У меня все стоит и будет стоять штатно! При правильном обогреве ни какого вреда нет, а вот импульсное разряжение присутствует, что положительно влияет на уменьшение нагрузки на сальники коленвала.
А карбюратор у мотосабак перехватывает из за забора холодного воздуха. В инете масса вариантов по устранению.
Я изготовил капот, при этом решении у меня есть дополнительный плюс. Долго остывает двигатель на морозе с ветром и много поклажи лежит в сухом теплом месте.

Что вам даст шплинт, зачем? Сварка. Зачем придумывать велосипед и усложнять, когда его придумали до нас. Одна известная фирма по мотобуксировщикам даже продавала на своём сайте эти вставыши.

Обрезал вальцовку, вставка внутрь трубки-внешний диаметр удершивает подшипник. Шплинтом фиксируется за подшипником. Каво там варить, нагрузка 00000!
При замене, вытащил шплинт, выташил удерживающую вставку заменил поднипник!

guru-60 писал(а): 11 дек 2023, 20:31 Обрезал вальцовку, вставка внутрь трубки-внешний диаметр удершивает подшипник. Шплинтом фиксируется за подшипником. Каво там варить, нагрузка 00000!
При замене, вытащил шплинт, выташил удерживающую вставку заменил поднипник!

Вот этот вставыш приваривать. По другому не сделать. Если вальцовку отрезать , под подшипником трубка проточена на валу , длинны не достаточно что бы надеть подшипник и поставить шплинт. А так, хозяин-барин.

У друга собачка как у вас, у ней ещё слабое место пластина под двигателем, жёскости не достаточно, сломало через 1.5 сезона.

salomon писал(а): 11 дек 2023, 23:10 У друга собачка как у вас, у ней ещё слабое место пластина под двигателем, жёскости не достаточно, сломало через 1.5 сезона.

Точно! По поводу пластины крепления, действительно ломается.
Я описывал ранее. На своей собаке Усилил пластины, дополнительно сделал обвязку всей площадки и связал крепеж с обвязкой. 2 года полет нормальный!

salomon писал(а): 11 дек 2023, 23:05

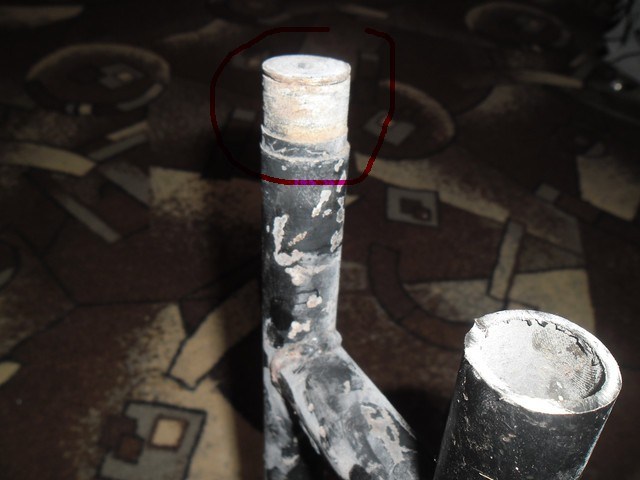

Вот этот вставыш приваривать. По другому не сделать. Если вальцовку отрезать , под подшипником трубка проточена на валу , длинны не достаточно что бы надеть подшипник и поставить шплинт. А так, хозяин-барин.SAM-0002.jpg

Вальцовка обрезается по самый подшипник установленный на посадочном месте.
внутрь ставится вкладыш у которого на конце увеличенный диаметр (типа шайба для удержания подшипника на посадочном месте), а шплинт ставится как бы за подшипником в любом удобном месте, в зависимости от длинны вкладыша!

Теперь я не чего не понял)). Вкладыш точить будете? чашку щёку как мантировать будете, там зазор от щеки до вала внутри миллиметры, не какие шайбы и шплинты не влезут.

Нашел своё фото). Думаю всё понятно. Вставыш вставляем, точечно сваркой фиксируем, подшипник фиксируем стопорным кольцом. От края вставыша до щеки крышки около 3мм. Ни шайбы , не шпонки туда не влезут.

Когда надумаю делать, буду выкладывать процес. (но. теперь это будет не скоро)
Ваш вариант тоже хорошо.

Сегодня втроем кобель, "мотопес" и я строили горку!
Перевозили горы снега!

Интересные темы.

Завтра мой "метопес" судя по заявлениям внучки будет пахать как бешеный пес!
Если че, фото с меня!

Может читают снегоходчики или так кто знает, подскажите..... До ст. Червей путик по Томи (под правым берегом) есть. А вот дальше от Червей до Городка, Березовки, ГрязнОй ходят снежики, путик накатанный есть? Даже больше интересно с района Шевелей и до Березовки?

Когда собираешься?

Выходной по воскресеньям. А там уже по погоде, не ниже -13 и без ветра. Иначе физиономия отмерзает, а очки поверх очков пока не нашел.

Sayan писал(а): 30 янв 2024, 14:46очки поверх очков пока не нашел.

А глазные линзы? Они не запотевают.Тогда и снежиковские очки можно одевать.
